品牌：三精	型号：D671X	加工定制：是
结构形式：垂直板式	材质：碳钢	连接形式：对夹
适用介质：水	压力环境：常压	工作温度：常温
标准：国标	流动方向：单向	驱动方式：气动
零部件及配件：配件	用途：截止	类型(通道位置)：二通式
口径：DN50-1200	公称通径：DN50-1200	安装尺寸：100mm-500mm
规格：DN50-1200

D671X气动对夹式蝶阀详细信息：

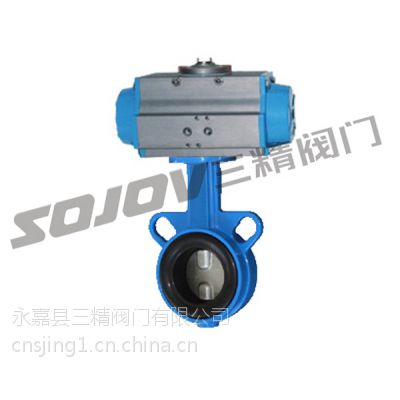

气动对夹式蝶阀

气动蝶阀型号：D671X	气动蝶阀公称通径：50MM-1000MM	气动蝶阀使用压力：1.6MPA -2.5MPA
气动蝶阀连接方式：对夹式	气动蝶阀形式：气动	气动蝶阀主要功能：起开关作用
气动蝶阀使用介质：水油品蒸汽	气动蝶阀材质：铸铁铸钢不锈钢	气动蝶阀标准：机械部标准或定做非标

阀门材料：铸铁、碳钢、不锈钢密封材料：天然橡胶（NR）-20～+85℃ 乙丙橡胶(EPDM)-40～+125℃ 丁腈橡胶（NBR）-20～+82℃ 硅橡胶（SI）-70～+150℃ 氟橡胶（FPM）-23～+150℃ 氟丁橡胶（CR）0～+80℃ 丁基橡胶（IIR）-40～+100℃ 聚四氟乙烯塑料（PTFE）+10～+150℃ 法兰连接尺寸：GB4216-84，GB9115-88 结构长度：GB2221-89；压力试验：GB/T13927-92；蝶阀品种：淡水蝶阀、污水蝶阀、海水蝶阀、空气蝶阀、蒸汽蝶阀、食品蝶阀、药品蝶阀

公称通径（DN）	L	D	D1	Z-Φd	H	H0	A	B
50	43	165	125	4-18	63	315	180	65
65	46	185	145	4-18	70	330	180	65
80	46	200	160	8-18	83	390	245	72
100	52	220	180	8-18	105	431	245	72
125	56	250	210	8-18	115	455	245	72
150	56	285	240	8-22	137	626	355	93
200	60	340	295	8-22	164	720	350	93
250	68	395	350	12-22	206	800	550	350
300	78	445	400	12-22	230	860	600	350
350	78	505	460	16-22	248	883	600	350
400	102	565	515	16-26	289	972	600	350
450	114	615	565	20-26	320	1043	750	380
500	127	670	620	20-26	343	1098	750	380
600	154	780	725	20-30	413	1236	750	380
700	165	895	840	24-30	478	1431	750	380
800	190	1015	950	24-33	525	1488	750	380
