品牌：三精	型号：VQ947H	材质：碳钢
连接形式：法兰	结构形式：固定球球阀	公称通径：DN80-300mm
适用介质：水	压力环境：常压	工作温度：常温
标准：国标	流动方向：单向	驱动方式：电子
零部件及配件：配件	用途：截止	类型(通道位置)：直通式
作用对象：水	规格：DN80-300

VQ347H蜗轮V型调节球阀,VQ647H气动V型调节球阀,VQ947H电动V型调节球阀详细信息：

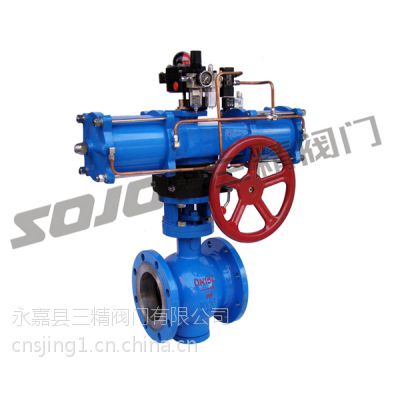

VQ347H蜗轮V型调节球阀,VQ647H气动V型调节球阀,VQ947H电动V型调节球阀

调节球阀型号：VQ347H VQ647H VQ947H	调节球阀通径：50MM-300MM	调节球阀使用压力：1.6MPA -2.5MPA
调节球阀连接方式：法兰连接	球阀操作方式：蜗轮气动电动	调节球阀主要功能：起调节作用
调节球阀使用介质：水.油品.蒸汽	调节球阀材质：铸钢.不锈钢	调节球阀标准：机械部标准或定做非标

硬密封调节球阀主要外形和连接尺寸

产品型号	公称通径 DN	L	D	D1	D2	b	PN1.6MPa	H			H1	W	WT(kg)
产品型号	公称通径 DN	L	D	D1	D2	b	Z-φd	VQ347	VQ647	VQ947	H1	W	VQ347	VQ647	VQ947
VQ347H-16C VQ347Y-16P VQ647H-16C VQ647Y-16P VQ947H-16C VQ947Y-16P	50	124	165	125	100	16	4-φ18	225	248	365	92	400	11	13	16
	65	145	185	145	120	18	4-φ18	235	255	375	100	400	13	15	18
	80	165	200	160	135	20	8-φ18	260	270	380	108	400	15	17	20
	100	194	220	180	155	20	8-φ18	27	278	390	117	400	17	19	23
	125	210	250	210	185	22	8-φ18	320	335	405	140	455	22	25	28
	150	229	285	240	210	22	8-φ23	340	358	420	177	455	30	36	40
	200	243	340	295	265	24	8-φ23	390	405	510	200	700	60	68	75
	250	297	405	355	320	26	12-φ26	420	449	540	252	700	90	100	110
	300	338	460	410	375	28	12-φ26	510	550	605	270	700	180	205	207

硬密封调节球阀主要外形和连接尺寸

产品型号	通径 DN	L	D	D1	D2	b	PN1.6MPa	H			H1	W	WT(kg)
产品型号	通径 DN	L	D	D1	D2	b	Z-φd	VQ347	VQ647	VQ947	H1	W	VQ347	VQ647	VQ947
VQ347H-25 VQ347Y-25P VQ647H-25 VQ647Y-25P VQ947H-25 VQ947Y-25P	50	124	165	125	100	20	4-φ18	225	248	365	92	400	11	13	16
	65	145	185	145	120	22	8-φ18	235	255	375	100	400	13	15	18
	80	165	200	160	135	22	8-φ18	260	270	380	108	400	15	17	20
	100	194	230	190	160	24	8-φ23	27	278	390	117	400	18	22	25
	125	210	270	220	188	26	8-φ26	320	335	405	140	455	23	26	32
	150	229	300	250	218	28	8-φ23	340	358	420	177	455	40	56	60
	200	243	360	310	278	30	8-φ23	390	405	510	200	700	62	70	79
	250	297	425	370	332	32	12-φ26	420	449	540	252	700	93	105	120
	300	338	485	430	390	36	12-φ26	510	550	605	270	700	190	220	225

三精阀门公司订货须知：

一、①硬密封调节球阀产品名称与型号②硬密封调节球阀口径③硬密封调节球阀是否带附件以便我们的为您正确选型④硬密封调节球阀的使用压力⑤硬密封调节球阀的使用介质的温度。二、若已经由设计单位选定三精阀门公司的硬密封调节球阀型号，请按硬密封调节球阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精公司专家为您审核把关。感谢您访问我们的网站【三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
