品牌：三精	型号：Q44F/Q45F	材质：碳钢
连接形式：法兰	结构形式：浮动球球阀	公称通径：DN15-300mm
适用介质：水	压力环境：常压	工作温度：常温
标准：国标	流动方向：双向	驱动方式：手动
零部件及配件：配件	用途：截止	类型(通道位置)：直通式
作用对象：水	规格：DN15-300

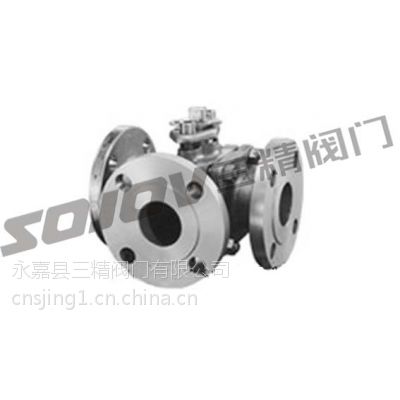

Q44F三通L型球阀 Q45F三通T型球阀详细信息：

三通球阀产品介绍：

三通球阀概述：
　　三通球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。

三通球阀性能参数:

试验压力	公称压力（Mpa）
Mpa	1.6	2.5	4.0	CL150	JIS10K
强度试验	2.4	3.8	6.0	3.2	2.4
密封试验	1.8	2.8	4.4	2.2	1.5
气密试验	0.5-0.7
工作温度	PTFE≤150℃ PTL≤300℃
适用温度	C：水、油、气；P：硝酸类；R：醋酸类

三通球阀主要零件材料

阀体、阀盖	WCB、CF8
球体	WCB+Hcr、CF8
阀杆	2Cr13、CF8
阀座	PTFE
填料	PTFE

公称压力	公称通径		L	L1	H	W	重量（kg)
Mpa	mm	in	mm	mm	mm	mm	1.6	2.5	4.0	CL150	JIS10K
1.6 2.5 4.0 CL150 JIS10K	15	1/2	130	65	62	100	2.5	3.0	3.5	2.5	2.5
	20	3/4	150	75	68	160	3.0	3.5	4.5	3.0	3.6
	25	1	160	80	75	160	4.8	5.0	6	5.0	5.0
	32	1 1/4	180	90	85	200	6.5	7	8.5	7	7
	40	1 1/2	200	100	95	200	8.5	9	10.5	9	9
	50	2	230	115	110	250	11	12	14	12	11
	65	2 1/2	290	145	130	300	15	17	20	16	16
	80	3	310	155	155	400	21	22	32	21	22
	100	4	350	175	180	500	33	36	50	36	36
	125	5	400	200	250	600	65	70	80	68	70
	150	6	480	240	275	800	103	110	120	105	105
	200	8	580	290	325	1000	152	168	180	160	160

三精公司订货须知：

一、①三通球阀名称与型号②三通球阀口径③三通球阀是否带附件以便我们的为您正确选型④三通球阀的使用压力⑤三通球阀的使用介质的温度。
二、若已经由设计单位选定三精公司的三通球阀型号，请按三通球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精公司专家为您审核把关。
