| 品牌：三精 | 型号：Q947F | 材质：碳钢 |
| 连接形式：法兰 | 结构形式：固定球球阀 | 公称通径：DN80-300mm |
| 适用介质：水 | 压力环境：高压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：电子 |
| 零部件及配件：配件 | 用途：截止 | 类型(通道位置)：直通式 |
| 作用对象：水 | 规格：DN80-300 |
| Q947F电动固定球阀 电动高压球阀详细信息： |

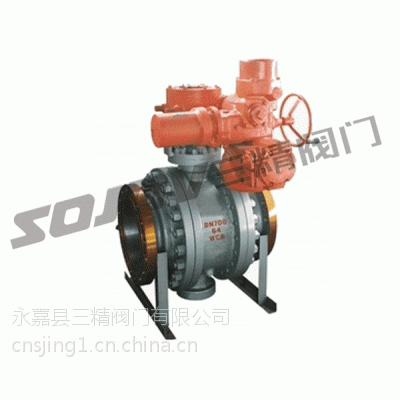

Q947F电动固定球阀
球阀型号：Q947F Q947H | 球阀通径：100MM-800MM | 使用压力：1.6MPA -2.5MPA |
球阀连接方式：法兰连接 | 球阀操作方式：电动 | 主要功能：起开关作用 |
球阀使用介质：水.油品.蒸汽 | 球阀材质：铸钢.不锈钢 | 标准：机械部标准或定做非标 |
电动固定球阀产品结构及用途
两分式和三段式固定球阀又称测装分体式球阀，将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，它在管道上主要用于切断、分配和改变介质流动方向。它的枢轴结构***了准确的球体位置。标准阀座采用弹簧结构，将阀盖推向球体，***了良好的低压密封性能。该球阀阀前、阀后阀座都能密封， 即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放。枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛，价格合理等优点。
电动固定球阀适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
电动固定球阀主要性能规范
试验压力（Mpa) | 公称压力（Mpa) | 压力级（Class) | JIS(MPa) | |||||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 400 | 600 | 900 | 10K | 20K | |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 2.4 | 3.8 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 1.5 | 2.8 |
气密试验 | 0.5-0.7 | |||||||||||
工作温度 | PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃ | |||||||||||
适用介质 | C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ） | |||||||||||
电动固定球阀主要零件材质
零件名称 | 材料 | |||
材料代号 | Ｃ | Ｌ | Ｐ | Ｒ |
阀体 阀盖 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
球体 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
阀杆 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
阀座密封面 | PTFE、碳素纤维＋PTFE、对位聚苯 | |||
螺柱 螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
填料 | Ｖ型PTFE、柔性石墨 | |||
