| 品牌：三精 | 型号：D341X | 加工定制：是 |
| 结构形式：垂直板式 | 材质：碳钢 | 连接形式：法兰 |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：配件 | 用途：截止 | 类型(通道位置)：直通式 |
| 口径：DN50-1200 | 公称通径：DN50-1200 | 安装尺寸：100mm-500mm |
| 规格：DN50-1200 |
| D341X蜗轮传动法兰式蝶阀详细信息： |

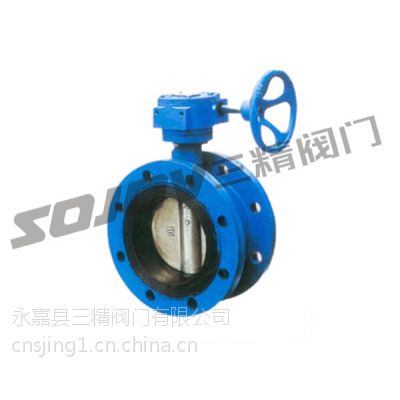

D341X蜗轮传动法兰式蝶阀
蜗轮蝶阀型号：D341X | 蜗轮蝶阀公称通径：50MM-1000MM | 蜗轮蝶阀使用压力：1.6MPA -2.5MPA |
蜗轮蝶阀连接方式：法兰连接 | 蜗轮蝶阀形式： 电动 | 蜗轮蝶阀主要功能：起开关作用 |
蜗轮蝶阀使用介质：水 油品 蒸汽 | 蜗轮蝶阀材质：铸铁 铸钢 不锈钢 | 蜗轮蝶阀标准：机械部标准或定做非标 |
阀门材料：铸铁、碳钢、不锈钢
密封圈材料：天然橡胶（NR）-20～+85℃ 乙丙橡胶（EPDM）-40～+125℃ 丁腈橡胶（NBR）-20～+82℃ 硅橡胶（SI）-70～+150℃
氟橡胶（FPM）-23～+150℃ 氟丁橡胶（CR）0～+80℃ 丁基橡胶（IIR）-40～+100℃ 聚四氟乙烯塑料（PTFE）+10～+150℃
适用介质：淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等。 法兰连接尺寸：GB/T172416-98； GB9115-88
结 构 长 度：GB12221-89 压 力 试 验：GB/T13927-92
通径（DN） | L | D | D1 | Z-d | H | Ho | A | B |
50 | 108 | 165 | 125 | 4-18 | 63 | 360 | 193 | 125 |
65 | 112 | 185 | 145 | 4-18 | 70 | 321 | 193 | 125 |
80 | 114 | 200 | 160 | 8-18 | 83 | 346 | 193 | 125 |
100 | 127 | 220 | 180 | 8-18 | 105 | 387 | 193 | 125 |
125 | 140 | 250 | 210 | 8-18 | 115 | 411 | 193 | 125 |
150 | 140 | 285 | 240 | 8-18 | 137 | 447 | 193 | 125 |
200 | 152 | 340 | 295 | 8-18 | 164 | 572 |
| 165 |
250 | 250 | 395 | 350 | 12-22 | 206 | 646 |
| 165 |
300 | 270 | 445 | 400 | 12-22 | 230 | 738 |
| 175 |
350 | 290 | 505 | 460 | 16-22 | 248 | 761 |
| 175 |
400 | 310 | 565 | 515 | 16-22 | 289 | 877 |
| 210 |
450 | 330 | 615 | 565 | 20-26 | 320 | 938 |
| 210 |
500 | 350 | 670 | 620 | 20-26 | 343 | 993 |
| 210 |
600 | 390 | 780 | 725 | 20-30 | 413 | 1131 |
| 210 |
700 | 430 | 895 | 840 | 24-30 | 478 | 1476 |
| 320 |
800 | 470 | 1015 | 950 | 24-33 | 525 | 1533 |
| 320 |
900 | 510 | 1115 | 1050 | 28-33 | 585 | 1655 |
| 320 |
1000 | 550 | 1230 | 1160 | 28-36 | 640 | 1765 |
| 400 |
1200 | 630 | 1455 | 1380 | 32-39 | 755 | 1995 |
| 400 |
