| 品牌：三精 | 型号：H76H | 加工定制：是 |
| 材质：铸钢 | 连接形式：对夹 | 种类：DDCV双瓣式 |
| 结构形式：蝶式 | 公称通径：DN40-600mm | 适用介质：水 |
| 形态：蝶式 | 压力环境：常压 | 标准：国标 |
| 流动方向：单向 | 驱动方式：水力控制 | 工作温度：常温 |
| 类型(通道位置)：直通式 | 规格：DN50-500 |
| H76X对夹蝶型旋启式止回阀详细信息： |

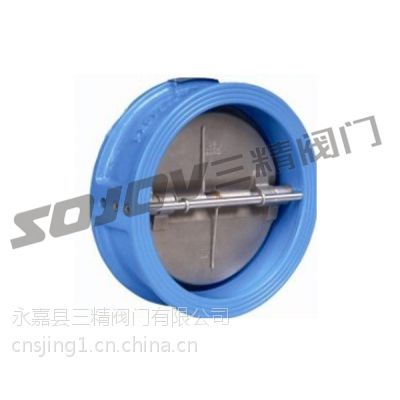

对夹式止回阀
对夹式止回阀概述：
本公司生产的H76X型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可***减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所最为适用。
对夹式止回阀主要零部件材料：
零件名称 | 阀体 | 阀瓣 | 阀杆 | 弹簧 | 阀座 |
| 材 料 | 铸铁、铸钢 | 碳钢 | 不锈钢 | 不锈钢 | 丁腈 橡胶 |
对夹式止回阀主要技术参数:
| 型 号 | 公 称 压 力 PN(MPa) | 强度试验压力(MPa) | 密封试验压力(MPa) | 适用 温度 | 适用 介质 |
| H76X-10 | 1.0 | 1.5 | 1.1 | ≤80℃ | 清水 污水 |
| H76X-16 | 1.6 | 2.4 | 1.76 |
对夹式止回阀主要外形尺寸：
| 公称通径 DN(mm) | L(mm) | H(mm) | D(mm) | |
| 1.0MPa | 1.6MPa | |||
| 50 | 43 | 60 | 105 | 105 |
| 65 | 46 | 73 | 124 | 124 |
| 80 | 64 | 89 | 142 | 142 |
| 100 | 64 | 110 | 162 | 162 |
| 125 | 70 | 141 | 192 | 192 |
| 150 | 76 | 168 | 218 | 218 |
| 200 | 89 | 219 | 272 | 273 |
| 250 | 114 | 273 | 328 | 328 |
| 300 | 114 | 324 | 378 | 384 |
| 公称通径 DN(mm) | L(mm) | H(mm) | D(mm) | |
| 1.0MPa | 1.6MPa | |||
| 350 | 127 | 356 | 438 | 444 |
| 400 | 140 | 418 | 489 | 495 |
| 450 | 152 | 457 | 540 | 555 |
| 500 | 152 | 526 | 594 | 616 |
| 600 | 178 | 626 | 695 | 734 |
| 700 | 229 | 672 | 810 | 804 |
| 800 | 241 | 778 | 916 | 910 |
| 900 | 241 | 878 | 1016 | 1010 |
| 1000 | 300 | 914 | 1124 | 1128 |
三精公司订货须知：
一、①对夹式止回阀产品名称与型号②对夹式止回阀口径③对夹式止回阀是否带附件以便我们的为您正确选型④对夹式止回阀的使用压力⑤对夹式止回阀的使用介质的温度。二、若已经由设计单位选定三精公司的对夹式止回阀型号，请按对夹式止回阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精公司专家为您审核把关。感谢您访问我们的网站【三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
本阀可根据用户特殊要求采用H46型凸耳式结构，用户订货时请注明凸耳型的型式。
