| 品牌：三精 | 型号：H41H | 加工定制：是 |
| 材质：碳钢 | 连接形式：法兰 | 种类：DDCV双瓣式 |
| 结构形式：升降式 | 公称通径：DN40-500mm | 适用介质：水 |
| 形态：蝶式 | 压力环境：常压 | 标准：国标 |
| 流动方向：单向 | 驱动方式：水力控制 | 工作温度：常温 |
| 类型(通道位置)：直通式 | 规格：DN50-500 |
| H41W不锈钢升降式止回阀详细信息： |

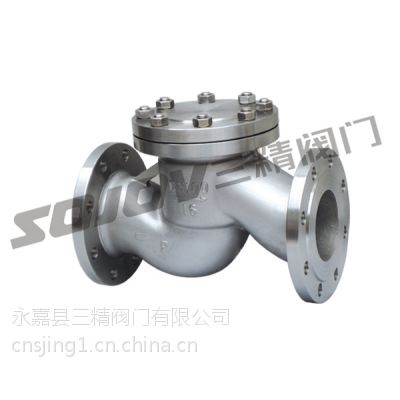

H41W不锈钢升降式止回阀
升降式止回阀型号：H41H | 升降式止回阀公称通径：15MM-200MM | 升降式止回阀使用压力：1.6MPA -10MPA |
升降式止回阀连接方式：法兰连接 | 升降式止回阀形式：自动 | 升降式止回阀主要功能：防止介质回流 |
升降式止回阀使用介质：水 油品 蒸汽 | 升降式止回阀质： 铸钢 不锈钢 | 升降式止回阀标准：机械部标准或定做非标 |
H41W不锈钢升降式止回阀用途及特点
三精阀门公司生产的H41H/W升降式止回阀严格按GB12235 标准设计制造，阀瓣沿着中心定位作升降运动, 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠. 密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
H41W不锈钢升降式止回阀主要性能规范
试验压力 | 公称压力（MPa ） | ||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
壳体试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.1 | 11.0 |
阀体材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6 | WC9 |
工作温度 | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | 水、蒸汽 | 水、蒸汽 |
H41W不锈钢升降式止回阀执行标准
设计制造：GB12235 结构长度：GB12221 连接法兰：JB/T79-1994 试验与检验：JB/T9092-1999
H41W不锈钢升降式止回阀主要连接尺寸
公称通径 | PN1.6/2.5/4.0MPa | PN6.4MPa | PN10.0MPa | |||
L | H | L | H | L | H | |
DN32 | 180 | 100 | 260 | 160 | 260 | 165 |
DN40 | 200 | 110 | 260 | 165 | 260 | 170 |
DN50 | 230 | 115 | 300 | 170 | 300 | 175 |
DN65 | 290 | 140 | 340 | 185 | 340 | 190 |
DN80 | 310 | 170 | 380 | 205 | 380 | 235 |
DN100 | 350 | 200 | 430 | 230 | 430 | 265 |
DN125 | 400 | 230 | 500 | 265 | 500 | 310 |
DN150 | 480 | 255 | 550 | 310 | 550 | 350 |
DN200 | 600 | 285 | 650 | 350 | 650 | 400 |
