| 品牌：三精 | 型号：D73H | 加工定制：是 |
| 结构形式：偏置板式 | 材质：碳钢 | 连接形式：对夹 |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：配件 | 用途：截止 | 类型(通道位置)：直通式 |
| 口径：DN50-200 | 公称通径：DN50-200 | 安装尺寸：100mm-500mm |
| 规格：DN50-200 |

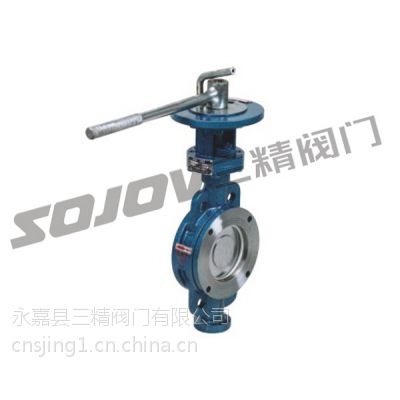

硬密封蝶阀主要技术参数
公称通径 |
| ||||||
公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | ||
试验压力 PS(MPa) | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 | ||
密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | |||
适用介质 | 水、蒸汽、油品、酸类腐蚀性等 | ||||||
适用温度 | -40℃-600℃ | ||||||
硬密封蝶阀主要零部件材料
名称 | 材 料 |
阀体 | 铸钢、不锈钢、铬钼钢 |
蝶板 | 铸钢、化合金钢（镀硬铬）不锈钢、铬钼钢 |
阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
密封圈 | 不锈钢、聚内脂、抗磨材料、氟塑料 |
填料 | 柔性石墨 |
硬密封蝶阀连接尺寸(1、P、R)
通径DN | L | D1 | D2 | Z-φd | H | HO | D | L2 | Wt/Kgs |
50 | 43 | 125 | 99 | 4-18 | 105 | 350 | 90° | 280 | 9 |
65 | 46 | 145 | 118 | 4-18 | 115 | 370 | 90° | 280 | 11 |
80 | 49 | 160 | 132 | 8-18 | 125 | 380 | 45° | 280 | 15 |
100 | 56 | 180 | 155 | 8-18 | 140 | 420 | 45° | 280 | 18 |
125 | 64 | 210 | 185 | 8-18 | 170 | 470 | 45° | 330 | 22 |
150 | 70 | 240 | 210 | 8-23 | 180 | 500 | 45° | 330 | 25 |
硬密封蝶阀连接尺寸(1、P、R)
通径DN | L | D1 | D2 | Z-φd | H | HO | D | L2 | Wt/Kgs |
50 | 43 | 125 | 99 | 4-18 | 105 | 350 | 90° | 280 | 10 |
65 | 46 | 145 | 118 | 4-18 | 115 | 370 | 90° | 280 | 12 |
80 | 49 | 160 | 132 | 8-18 | 125 | 380 | 45° | 280 | 16 |
100 | 56 | 180 | 155 | 8-18 | 140 | 420 | 45° | 280 | 20 |
125 | 64 | 210 | 185 | 8-18 | 170 | 470 | 45° | 330 | 24 |
150 | 70 | 240 | 210 | 8-23 | 180 | 500 | 45° | 330 | 27 |
