| 品牌：三精 | 型号：D941X | 加工定制：是 |
| 结构形式：垂直板式 | 材质：碳钢 | 连接形式：法兰 |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：电子 |
| 零部件及配件：配件 | 用途：截止 | 类型(通道位置)：直通式 |
| 口径：DN50-1200 | 公称通径：DN50-1200 | 安装尺寸：100mm-500mm |
| 规格：DN50-1200 |
| D941X电动法兰软密封蝶阀详细信息： |

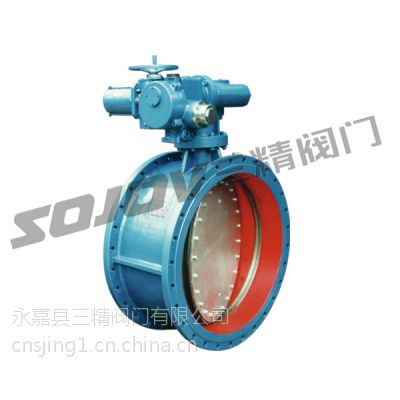

D941X电动法兰软密封蝶阀
电动软密封蝶阀型号：D941X | 电动软密封蝶阀公称通径：50MM-1800MM | 电动软密封蝶阀使用压力：1.0MPA -1.6MPA |
电动软密封蝶阀连接方式：法兰连接 | 电动软密封蝶阀形式： 蜗轮 | 电动软密封蝶阀主要功能：起开关作用 |
电动软密封蝶阀使用介质：水 油品 蒸汽 | 电动软密封蝶阀材质：铸铁 铸钢 | 电动软密封蝶阀标准：机械部标准或定做非标 |
口径 | L | D | D1 | Z-d | H | Ho | A | B | Do | Wt/Kgs | |
50 | 108 | 165 | 125 | 4-18 | 82.5 | 443 | 193 | 125 | 80 | 51 | |
65 | 112 | 185 | 145 | 4-18 | 92.5 | 463 | 193 | 125 | 80 | 62 | |
80 | 114 | 200 | 160 | 8-18 | 100 | 483 | 193 | 125 | 80 | 73.5 | |
100 | 127 | 220 | 180 | 8-18 | 110 | 498 | 193 | 125 | 80 | 87 | |
125 | 140 | 250 | 210 | 8-18 | 125 | 682 | 193 | 245 | 150 | 98 | |
150 | 140 | 285 | 240 | 8-22 | 142.5 | 736 | 193 | 245 | 150 | 102 | |
200 | 152 | 340 | 295 | 8-22 | 170 | 800 | 283 | 245 | 150 | 150 | |
250 | 250 | 395 | 350 | 12-22 | 192.5 | 895 | 283 | 313 | 200 | 170 | |
300 | 270 | 445 | 400 | 12-22 | 222.5 | 956 | 334 | 313 | 200 | 220 | |
350 | 290 | 505 | 460 | 16-22 | 252.5 | 1029 | 334 | 313 | 250 | 350 | |
400 | 310 | 565 | 515 | 16-26 | 282.5 | 1103 | 425 | 313 | 250 | 430 | |
450 | 330 | 615 | 565 | 20-26 | 307.58 | 1280 | 425 | 439 | 300 | 550 | |
500 | 350 | 670 | 620 | 20-26 | 335 | 1186 | 425 | 431 | 360 | 580 | |
600 | 390 | 780 | 725 | 20-30 | 390 | 1321 | 425 | 556 | 360 | 850 | |
700 | 430 | 895 | 840 | 24-30 | 420 | 1431 | 620 | 556 | 360 | 950 | |
800 | 470 | 1015 | 950 | 24-33 | 477.5 | 1542 | 620 | 556 | 360 | 1150 | |
900 | 510 | 1115 | 1050 | 28-33 | 1117.5 | 1800 | 620 | 706 | 360 | 1750 | |
1000 | 550 | 1230 | 1160 | 28-36 | 582.5 | 2363 | 620 | 706 | 360 | 2100 | |
1200 | 630 | 1455 | 1380 | 32-39 | 692.5 | 2583 | 620 | 706 | 360 | 2580 | |
蝶阀订货主要事项：
蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准耐温耐压流量/每小时,闸阀阀体材质转动方式（手柄/蜗
轮）内部阀体结构蝶阀工作原理安装说明等相关技术资料
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把
关。感谢您访问我们的网站【】
