品牌：三精	型号：D673H	加工定制：是
结构形式：偏置板式	材质：碳钢	连接形式：对夹
适用介质：水	压力环境：常压	工作温度：常温
标准：国标	流动方向：单向	驱动方式：气动
零部件及配件：配件	用途：截止	类型(通道位置)：直通式
口径：DN50-1200	公称通径：DN50-1200	安装尺寸：100mm-500mm
规格：DN50-1200

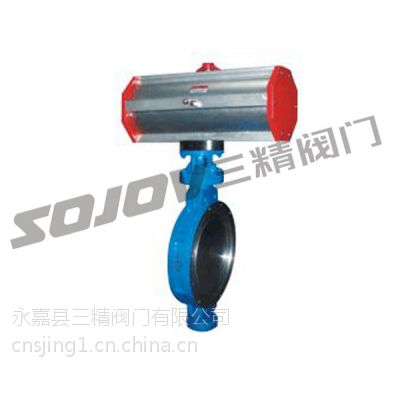

D673H气动对夹式硬密封蝶阀详细信息：

气动对夹式硬密封蝶阀

气动硬密封蝶阀型号：D673H	气动硬密封蝶阀公称通径：50MM-2600MM	气动硬密封蝶阀使用压力：1.6MPA -2.5MPA
气动硬密封蝶阀连接方式：对夹式	气动硬密封蝶阀形式：气动	气动硬密封蝶阀主要功能：起开关作用
气动硬密封蝶阀使用介质：水油品蒸汽	气动硬密封蝶阀材质：铸钢不锈钢	气动硬密封蝶阀标准：机械部标准或定做非标

D673H-(6、10)C、P、R、V气动对夹式硬密封蝶阀

D673H气动对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

D673H气动硬密封蝶阀特点

本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．

大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

公称通径 DN	外形尺寸					连接尺寸
	L	H	D673H			PN0.6MPa		PN1.0MPa
	L	H	H2	A2	B2	D1	Z-d	D1	Z-d
50	43	112	625	245	72	110	4-14	125	4-18
65	46	115	625	245	72	130	4-14	145	4-18
80	64	120	645	245	72	150	4-18	160	8-18
100	64	138	675	355	92	170	8-18	180	8-18
125	70	164	715	355	92	200	8-18	210	8-18
150	76	175	800	355	92	225	8-18	240	8-22
200	89	208	850	250	170	280	12-18	295	8-22
250	114	243	925	250	170	335	12-22	350	12-22
300	114	283	1035	450	220	395	12-22	400	12-22
350	127	310	1070	450	220	445	16-22	460	16-22
400	140	340	1190	450	220	495	16-22	515	16-26
450	152	380	1250	650	280	550	16-22	565	20-26
500	152	410	1295	650	280	600	20-22	620	20-26
600	178	470	1455	850	380	705	20-26	725	20-30
700	229	550	1585	850	380	810	24-26	840	24-30
800	241	640	1700	1250	380	902	24-30	950	24-33
900	241	710	1865	1250	380	1020	24-30	1050	28-33
1000	300	770	2015	1250	380	1120	28-30	1160	28-36
1200	360	890		1250	380	1340	32-33	1380	32-39
