品牌：三精	型号：D973H	加工定制：是
结构形式：偏置板式	材质：碳钢	连接形式：对夹
适用介质：水	压力环境：常压	工作温度：常温
标准：国标	流动方向：单向	驱动方式：电子
零部件及配件：配件	用途：截止	类型(通道位置)：直通式
口径：DN50-1200	公称通径：DN50-1200	安装尺寸：100mm-500mm
规格：DN50-1200

D973H电动对夹式金属硬密封蝶阀详细信息：

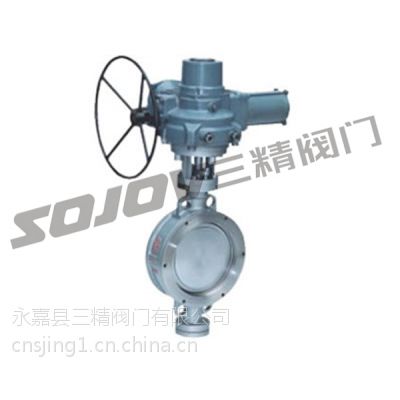

D973H电动对夹式金属硬密封蝶阀

电动蝶阀型号：D973H	电动蝶阀公称通径：50MM-1200MM	电动蝶阀使用压力：1.6MPA -2.5MPA
电动蝶阀连接方式：对夹式	电动蝶阀形式：电动	电动蝶阀主要功能：起开关作用
电动蝶阀使用介质：水油品蒸汽	电动蝶阀材质：铸钢不锈钢	电动蝶阀标准：机械部标准或定做非标

电动对夹式金属硬密封蝶阀电动硬密封蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。电动对夹式金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性,使用寿命长,电动硬密封蝶阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

电动对夹式金属硬密封蝶阀特点

公称通径 DN	外形尺寸					连接尺寸
	L	H	D973H			PN0.6MPa		PN1.0MPa
	L	H	H3	A3	B3	D1	Z-d	D1	Z-d
50	43	112	530	250	255	110	4-14	125	4-18
65	46	115	550	250	255	130	4-14	145	4-18
80	64	120	565	250	255	150	4-18	160	8-18
100	64	138	600	250	255	170	8-18	180	8-18
125	70	164	640	250	255	200	8-18	210	8-18
150	76	175	705	300	315	225	8-18	240	8-22
200	89	208	775	300	315	280	12-18	295	8-22
250	114	243	945	300	315	335	12-22	350	12-22
300	114	283	1070	300	315	395	12-22	400	12-22
350	127	310	1140	300	315	445	16-22	460	16-22
400	140	340	1210	300	315	495	16-22	515	16-26
450	152	380	1335	575	714	550	16-22	565	20-26
500	152	410	1415	575	714	600	20-22	620	20-26
600	178	470	1605	656	810	705	20-26	725	20-30
700	229	550	1844	656	810	810	24-26	840	24-30
800	241	640	2040	656	810	902	24-30	950	24-33
900	241	710	2255	785	863	1020	24-30	1050	28-33
1000	300	770	2380	785	863	1120	28-30	1160	28-36
1200	360	890	2640	785	863	1340	32-33	1380	32-39
