| 品牌：三精 | 型号：YD43H | 材质：碳钢 |
| 连接形式：法兰 | 适用介质：蒸汽 | 公称通径：DN15-50 |
| 结构形式：活塞式 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：蒸汽 |
| 零部件及配件：配件 | 形态：膨胀式 | 类型(通道位置)：直通式 |
| 规格：DN15-50 |

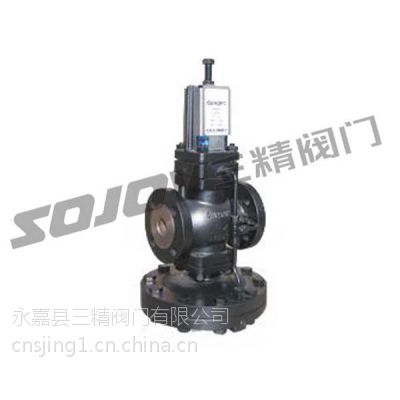

| YD43H先导式高灵敏度减压阀详细信息： |
先导式超大膜片高灵敏度减压阀
先导式超大膜片高灵敏度减压阀结构特点和用处
减压阀是本公司参考国外***产品而研制开发成功的新型先导式超大膜片减压阀，本产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。
本产品的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。
| 蒸汽减压阀型号：25P | 蒸汽减压阀公称通径：15MM-50MM | 蒸汽减压阀使用压力：1.6MPA-2.5MPA |
| 蒸汽减压阀连接方式：法兰连接 | 蒸汽减压阀形式：弹簧式 | 蒸汽减压阀主要功能：起减压保护作用 |
| 蒸汽减压阀使用介质：蒸汽管道 | 蒸汽减压阀材质：铸钢.不锈钢 | 蒸汽减压阀标准：机械部标准或定做非标 |
先导式超大膜片减压阀主要技术参数和性能指标
| 公称压力(Mpa) | 2.5 |
| 壳体试验压力(Mpa)* | 3.75 |
| 密封试验压力(Mpa) | 2.5 |
| 进口压力(Mpa) | 2.5 |
| 出口压力范围(Mpa) | 0.02-1.6 |
| 压力特性偏差(Mpa)△P2P | GB12244-1989 |
| 流量特性偏差(Mpa)P2G | GB12244-1989 |
| 渗漏量 | GB12245-1989 |
先导式超大膜片减压阀主要零件材料
| 零件名称 | 零件材料 |
| 阀体 阀盖 | WCB |
| 阀座 | 2Cr13 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 调节弹簧 | 60Si2Mn |
先导式超大膜片减压阀流量系数(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Cv | 2.9 | 5.3 | 8.6 | 11.6 | 16.5 | 29.1 |
先导式超大膜片高灵敏度减压阀连接尺寸
| DN | L | H1 | H | D |
| 15 | 147 | 235 | 145 | 207 |
| 20 | 154 | 235 | 145 | 207 |
| 25 | 160 | 235 | 145 | 207 |
| 32 | 180 | 250 | 160 | 220 |
| 40 | 16 | 250 | 160 | 220 |
| 50 | 230 | 270 | 180 | 220 |
减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,流量/每小时,确定阀门尺寸,连接方式,标准,最大行程,开启行程,流量调节比,压力波动（精度）压力,温度对应比,耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关.感谢您访问我们的网站【】
