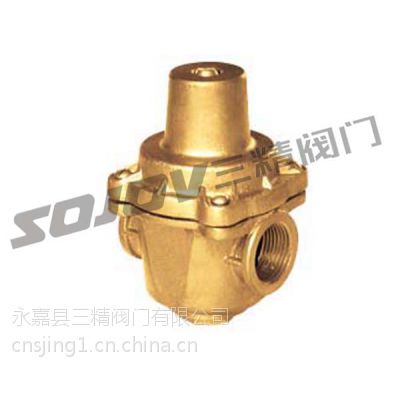

支管式减压阀连接尺寸
DN | G | L | H | H | |
P2*≤0.55MPa | P2*≤0.8MPa | ||||
15(1/2") | G1/2" | 65 | 75 | 90 | 35 |
20(3/4") | G3-4" | 75 | 85 | 100 | 35 |
25(1") | G1" | 90 | 3 | 115 | 46 |
32(1-1/4") | G1-1/4" | 105 | 130 | 150 | 55 |
40(1-1/2") | G1-1/2" | 120 | 155 | 175 | 65 |
50(2") | G2" | 140 | 175 | 195 | 75 |
减压阀调压步骤
1关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境
将调节螺钉按逆时针旋转至最上位置（相对***出口压力），然后关闭减压阀后闸阀
2慢慢开启减压阀前的闸阀至全开；
3顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧
4螺母锁紧打开减压阀后闸阀
5如在调整时出口压力高于设定压力，须从步开始重新调整，即只能从低压向高压调。
减压阀订货注意事项：减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,流量/每小时,确定阀门尺寸,连接方式,标准,最大行程,开启行程,流量调节比,压力波动（精度）压力,温度对应比,耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关.感谢您访问我们的网站
