| 品牌：三精 | 型号：CS45H | 材质：碳钢 |
| 连接形式：法兰 | 种类：倒吊桶式 | 公称通径：DN15-150mm |
| 适用介质：蒸汽 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：蒸汽 |
| 零部件及配件：配件 | 形态：膨胀式 | 类型(通道位置)：直通式 |
| 规格：DN15-150 |
| CS45H倒置桶式蒸汽疏水阀详细信息： |

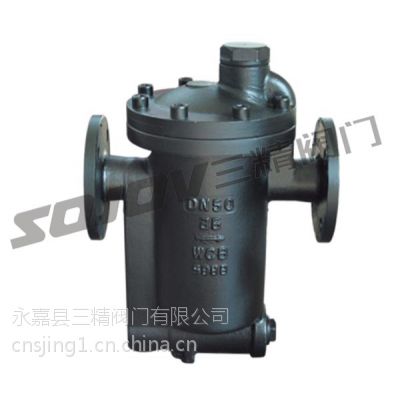

CS45H,ER105F倒置桶式蒸汽疏水阀
倒置桶式蒸汽疏水阀产品结构特点
内腔所有运动部件均为不锈钢，耐磨损，耐腐蚀。 由于蒸汽不能到达被水封的阀座孔，所以无蒸汽损失，高效节能。 浮桶倒置，不会被破坏压扁，不怕水击，寿命长。
倒置桶顶部设有排气孔。连续排空气性能好，不会形成冷滞后和气堵。
倒置桶式蒸汽疏水阀不受背压的影响，在高的背压下能很好地工作。
倒置桶式蒸汽疏水阀不工作可靠，只有两个运动部件 ( 杠杆 — 和倒置桶 ) ，故不会产生卡阻。
阀座与阀瓣在阀的顶部，阀瓣在开关中可以使污物通过，有良好的自我清洗性 能 , 无污物困扰。
蒸汽疏水阀型号：CS45H（ER105） | 蒸汽疏水阀口径：15MM-200MM | 蒸汽疏水阀使用压力：1.6MPA -4.0MPA |
蒸汽疏水阀连接方式：法兰连接 | 蒸汽疏水阀操作方式：自动 | 蒸汽疏水阀使用功能：排出蒸汽中的水分 |
蒸汽疏水阀使用介质：蒸汽.冷凝水 | 蒸汽疏水阀：铸钢.不锈钢 | 蒸汽疏水阀制造标准：机械部标准或定做非标 |
倒置桶式蒸汽疏水阀工作原理
倒置桶式蒸汽疏水阀不是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。
倒置桶式蒸汽疏水阀不连续排水能量表 (Kg/h)
型号 | 880 | 881 | 882 | 883 | 884 | 815 | 816 816F | |
| 0.5 | 240 | 420 | 800 | 1520 | 2500 | 3960 | 7190 |
1 | 280 | 470 | 930 | 1750 | 2950 | 4500 | 8600 | |
2 | 230 | 460 | 930 | 1800 | 3020 | 4500 | 8150 | |
4 | 280 | 410 | 920 | 2000 | 3050 | 4400 | 8800 | |
6 | 280 | 380 | 800 | 1560 | 2600 | 4600 | 8000 | |
8 | 310 | 420 | 900 | 1750 | 2950 | 4900 | 8850 | |
10 | 260 | 365 | 660 | 1550 | 2550 | 4500 | 8450 | |
12 | 200 | 380 | 720 | 1730 | 2880 | 4850 | 9000 | |
15 | 230 | 335 | 560 | 1500 | 2500 | 3000 | 8400 | |
17 | 250 | 350 | 600 | 1550 | 2600 | 3200 | 8650 | |
21 | -- | 240 | 860 | 1200 | 2200 | 3400 | 7200 | |
25 | 250 | 900 | 1300 | 2400 | 2900 | 7800 | ||
880-815倒置桶式蒸汽疏水阀不侧进侧出、附过滤网、 外部尺寸图（mm）
| 型号 | 通 径 | A | B | C | D | 压力 kg/cm 2 |
880 | 1/2 &＃39;&＃39; 3/4 &＃39;&＃39; | 96 | 76 | 70 | 128 | 25 | |
881 | 1/2 &＃39;&＃39; 3/4 &＃39;&＃39; 1 &＃39;&＃39; | 96 | 76 | 100 | 128 | 41 | |
882 | 3/4 &＃39;&＃39; 1 &＃39;&＃39; | 145 | 94 | 137 | 170 | 25 | |
883 | 1 &＃39;&＃39; 1 1/4&＃39;&＃39; | 180 | 120 | 193 | 202 | 25 | |
884 | 1 1/4&＃39; 1 1/2&＃39;&＃39; | 203 | 150 | 212 | 232 | 25 | |
815 | 1 1/2&＃39;&＃39; 2 &＃39;&＃39; | 220 | 148 | 248 | 250 | 25 |
881F-886F倒置桶式蒸汽疏水阀、法兰、附过滤网、外部尺寸图（mm）
| 型号 | 通 径 | A | B | C | D | 压力 kg/cm 2 |
881F | 15. 20 .25 | 96 | 76 | 100 | 170 | 25 | |
882F | 20 .25 | 145 | 94 | 137 | 210 | 41 | |
883F | 25 .32 | 180 | 121 | 193 | 270 | 25 | |
884F | 32 .40 | 203 | 150 | 212 | 320 | 25 | |
815F | 40 .50 | 220 | 148 | 248 | 320 | 25 | |
816F | 65 .80 | 265 | 489 | 310 | 400 | 25 |
81-86倒置桶式蒸汽疏水阀不下进上出式外部尺寸图(mm)
| 型号 | 通 径 | A | B | 压力 kg/cm 2 |
81 | 1/2 &＃39;&＃39; | 108 | 162 | 25 | |
82 | 3/4 &＃39;&＃39; 1 | 133 | 203 | 25 | |
83 | 1 &＃39;&＃39; | 162 | 273 | 25 | |
84 | 1 1/4&＃39;&＃39; | 184 | 314 | 25 | |
85 | 1 1/2&＃39;&＃39; | 216 | 380 | 25 | |
86 | 2 &＃39;&＃39; | 260 | 432 | 25 |
