| 品牌：三精 | 型号：Y44H | 材质：碳钢 |
| 连接形式：法兰 | 适用介质：氢气 | 公称通径：DN50-400 |
| 结构形式：活塞式 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：蒸汽 |
| 零部件及配件：配件 | 形态：柱塞式 | 类型(通道位置)：直通式 |
| 规格：DN50-400 |
| Y44H波纹管减压阀详细信息： |

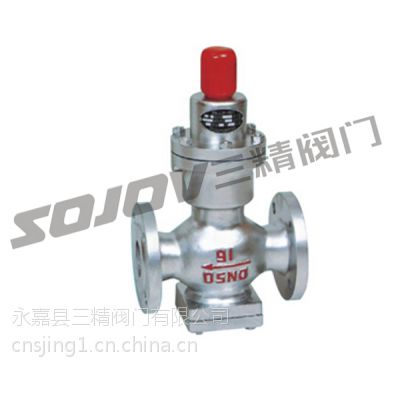

波纹管减压阀
| 波纹管减压阀型号：Y44H | 波纹管减压阀公称通径：20MM-100MM | 波纹管减压阀使用压力：1.6MPA-4.0MPA |
| 波纹管减压阀连接方式：法兰连接 | 波纹管减压阀形式：弹簧式 | 波纹管减压阀主要功能：起减压保护作用 |
| 波纹管减压阀使用介质：蒸汽管道 | 波纹管减压阀材质：铸钢.不锈钢 | 波纹管减压阀标准：机械部标准或定做非标 |
波纹管减压阀用途说明
本产品用于温度在200℃以下的蒸汽、空气、水无腐蚀性介质的管路上，使通过阀体的介质压力保持恒定，以适应工作需要。阀前进口压力P1由1.0-0.1MPa，减压阀后出口压力P2为0.4-0.05MPa，阀前与阀后的压力差不大于0.6MPa，也不应小于0.05MPa。
波纹管减压阀使用原理和结构说明
阀前进口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱，波纹管和弹簧因受介质压力的挤压而压缩，阀瓣随着阀杆位移，阀瓣产生对阀体密封圈的关闭，将阀前介质截止，不作阀后介质压力的补充。当阀后的介质压力降低，波纹管因受调节弹簧的径项力，使波纹管叠纹变形，阀杆将阀瓣顶开。使介质通过阀体密封圈补充阀后压力的降低。
本阀是由阀体、阀盖、阀瓣、阀体密封圈、阀杆、波纹管、调节弹簧等零件组成，体腔进口组装有阀瓣、阀体密封圈和辅弹簧，辅弹簧是保持阀瓣和阀体密封圈自动的密封，出口体腔组装弹性密封元件（波纹管）即***阀后介质压力的泄漏和克服压力不均匀度的补偿。螺钉是调整弹簧负荷压力减压阀工作性能
波纹管减压阀主要外形尺寸和连接尺寸
公称压力PN（MPa） | 公称通径MPa（MM） | 尺寸MM | ||
L | H | H1 | ||
1.0 1.6 | 20 | 140 | 87 | 293 |
25 | 160 | 87 | 293 | |
32 | 180 | 92 | 293 | |
40 | 200 | 100 | 303 | |
50 | 230 | 106 | 308 | |
65 | 260 | 123 | 310 | |
80 | 310 | 140 | 380 | |
100 | 350 | 150 | 400 | |
1关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境
将调节螺钉按逆时针旋转至最上位置（相对***出口压力），然后关闭减压阀后闸阀
2慢慢开启减压阀前的闸阀至全开；
3顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧
4螺母锁紧打开减压阀后闸阀
5如在调整时出口压力高于设定压力，须从步开始重新调整，即只能从低压向高压调。
减压阀订货注意事项：减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,流量/每小时,确定阀门尺寸,连接方式,标准,最大行程,开启行程,流量调节比,压力波动（精度）压力,温度对应比,耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关.感谢您访问我们的网站【】
| 相关减压阀系列 | ||||
| 蒸汽减压阀 | 高灵敏度减压阀 | 内螺纹高灵敏度减压阀 | 大流量蒸汽减压阀 | 水用减压阀 |
| 内螺纹蒸汽减压阀 | 200P黄铜减压阀 | YZ11X黄铜减压阀 | 25P蒸汽减压阀 | Y45Y杠杆式减压阀 |
| 固定比例式减压阀 | 煤矿专用减压阀 | 波纹管减压阀 | 气体减压阀 | 不锈钢支管式减压阀 |
