品牌：三精	型号：YG43H	材质：铸钢
连接形式：法兰	适用介质：蒸汽	公称通径：DN15-80
结构形式：活塞式	压力环境：常压	工作温度：常温
标准：国标	流动方向：单向	驱动方式：蒸汽
零部件及配件：配件	形态：角式	类型(通道位置)：直通式
规格：DN15-80

YG43H高灵敏度蒸汽减压阀详细信息：

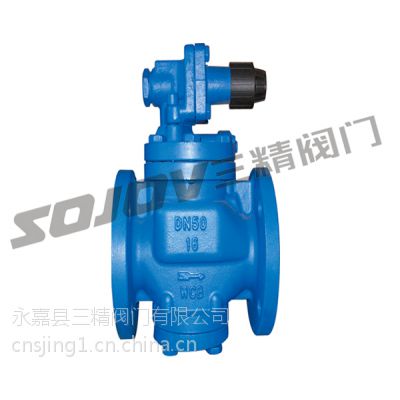

YG43H/Y高灵敏度蒸汽减压阀

蒸汽减压阀结构特点和用处

高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

高灵敏度蒸汽减压阀在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。

高灵敏度蒸汽减压阀提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。改善了流线分布，降低了噪声。改进了密封面结构，延长了密封面寿命。本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路

蒸汽减压阀型号：YG43H	蒸汽减压阀公称通径：15MM-80MM	蒸汽减压阀使用压力：1.6MPA-2.5MPA
蒸汽减压阀连接方式：法兰连接	蒸汽减压阀形式：弹簧式	蒸汽减压阀主要功能：起减压保护作用
蒸汽减压阀使用介质：蒸汽管道	蒸汽减压阀材质：铸钢.不锈钢	蒸汽减压阀标准：机械部标准或定做非标

YG43H/Y高灵敏度蒸汽减压阀主要技术参数和性能指标

公称压力(Mpa)	1.0	1.6
壳体试验压力(Mpa)*	1.5	2.4
密封试验压力(Mpa)	1.0	1.6
进口压力(Mpa)	1.0	1.6
出口压力范围(Mpa)	0.04-0.6	0.04-1.0
压力特性偏差(Mpa)△Pp2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小压差(Mpa)	0.05	0.07
渗漏量	GB12245-1989

YG43H/Y高灵敏度蒸汽减压阀主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀瓣	2Cr13
缸套活塞	铝铁青铜
膜片	PH15-7Mo
活塞环	对位聚苯
导阀座导阀瓣	2Cr13
主阀弹簧	50CrVA
导调主弹簧	50CrVA
调节弹簧	60Si2Mn

YG43H/Y高灵敏度蒸汽减压阀流量系数(Cv)

DN	15	20	25	32	40	50	65	80
Cv	1	2.5	4	6.5	9	16	25	36

YG43H/Y高灵敏度蒸汽减压阀连接尺寸

公称通径 DN	外形尺寸			连接尺寸
	L	H	H1	PN 1.0MPa					PN 1.6MPa
	L	H	H1	D	K	n-ф	d	C	D	K	n-ф	d	C
15	140	160	65	95	65	414	45	12	95	65	414	45	14
20	140	160	65	105	75	414	55	14	105	75	414	55	14
25	150	168	68	115	85	414	65	14	115	85	414	65	14
32	180	185	75	135	100	418	78	16	135	100	418	78	16
40	180	185	78	145	110	418	85	16	145	110	418	85	16
50	200	193	88	160	125	418	100	16	160	125	418	100	16
65	230	208	98	180	145	418	120	18	180	145	418	120	18
80	260	228	117	195	160	418	135	18	195	160	818	135	20

产品性能

1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
减压阀主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。
技术参数和性能指标
公称压力 (Mpa) 1.0-1.6
壳体试验压力(Mpa)：1.5- 2.4
密封试验压力(Mpa)：1.0- 1.6
进口压力(Mpa)：1.0 -1.6
出口压力范围(Mpa)：0.04-0.6 0.04-1.0
压力特性偏差(Mpa)△Pp2P： GB12246-1989
流量特性偏差(Mpa)P2G： GB12246-1989
最小压差(Mpa)： 0.05 0.07
渗漏量： GB12245-1989

主要零部件详细材料

阀体阀盖底盖： WCB
阀座阀瓣： 2Cr13
缸套活塞：铝铁青铜
膜片： PH15-7Mo
活塞环：对位聚苯
导阀座导阀瓣： 2Cr13
主阀弹簧： 50CrVA
导调主弹簧： 50CrVA
调节弹簧： 60Si2Mn
减压阀流量系数(Cv)
DN
15
20
25
32
40
50
65
80
Cv
1
2.5
4
6.5
9
16
25
36
减压阀调压步骤

1关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境
将调节螺钉按逆时针旋转至最上位置（相对***出口压力），然后关闭减压阀后闸阀
2慢慢开启减压阀前的闸阀至全开；
3顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧
4螺母锁紧打开减压阀后闸阀
5如在调整时出口压力高于设定压力，须从步开始重新调整，即只能从低压向高压调。
减压阀订货注意事项：

减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,流量/每小时,确定阀门尺寸,连接方式,标准,最大行程,开启行程,流量调节比,压力波动（精度）压力,温度对应比,耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关.感谢您访问我们的网站【】
