型号：X43W	品牌：三精	加工定制：是
材质：铜	连接形式：法兰	公称通径：DN15-300mm
结构形式：填料式	压力环境：常压	工作温度：常温
标准：国标	流动方向：单向	驱动方式：手动
零部件及配件：配件	用途：截止	类型(通道位置)：直通
适用介质：油品	规格：DN15-300

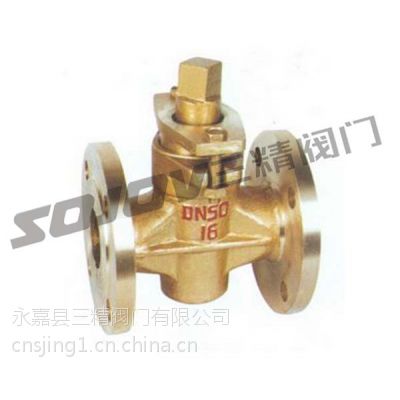

X43W-1.0T二通全铜旋塞阀

二通全铜旋塞阀型号压力

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体	密封
X43W-1.0T	1.0	1.5	1.1	水、蒸汽、油品	≤100

二通全铜旋塞阀的型号尺寸

型号	公称通径 DN（mm）	尺寸（mm）
型号	公称通径 DN（mm）	L	D	D1	D2	f	b	z-φd	□s	h	H
X43W-1.0T	15	80	95	65	45	2	14	4-φ14	14	26	99
	20	90	105	75	55	2	16	4-φ14	14	34	124
	25	110	115	85	65	2	16	4-φ14	17	38	133
	32	115	135	100	78	2	18	4-φ18	18	45	152
	40	150	145	110	85	3	18	4-φ18	26	55	212
	50	170	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	245	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	12-φ23	85	230	660
	300	580	440	400	368	4	30	12-φ23	100	263	760

X43W-1.0T 二通全铜旋塞阀的主要零件材料

零件名称	阀体	塞子	填料压盖	填料
X43W-1.0T	铸铜	铸铜	铸铜	油浸石棉盘根柔性石墨
				油浸石棉盘根柔性石墨

三精阀门售后服务承诺
对于贵公司在三精阀门订购阀门产品，我厂在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，***保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
五、在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；
当接到用户反应质量问题的信函或电话后，***24小时内作出答复最快解决问题。
